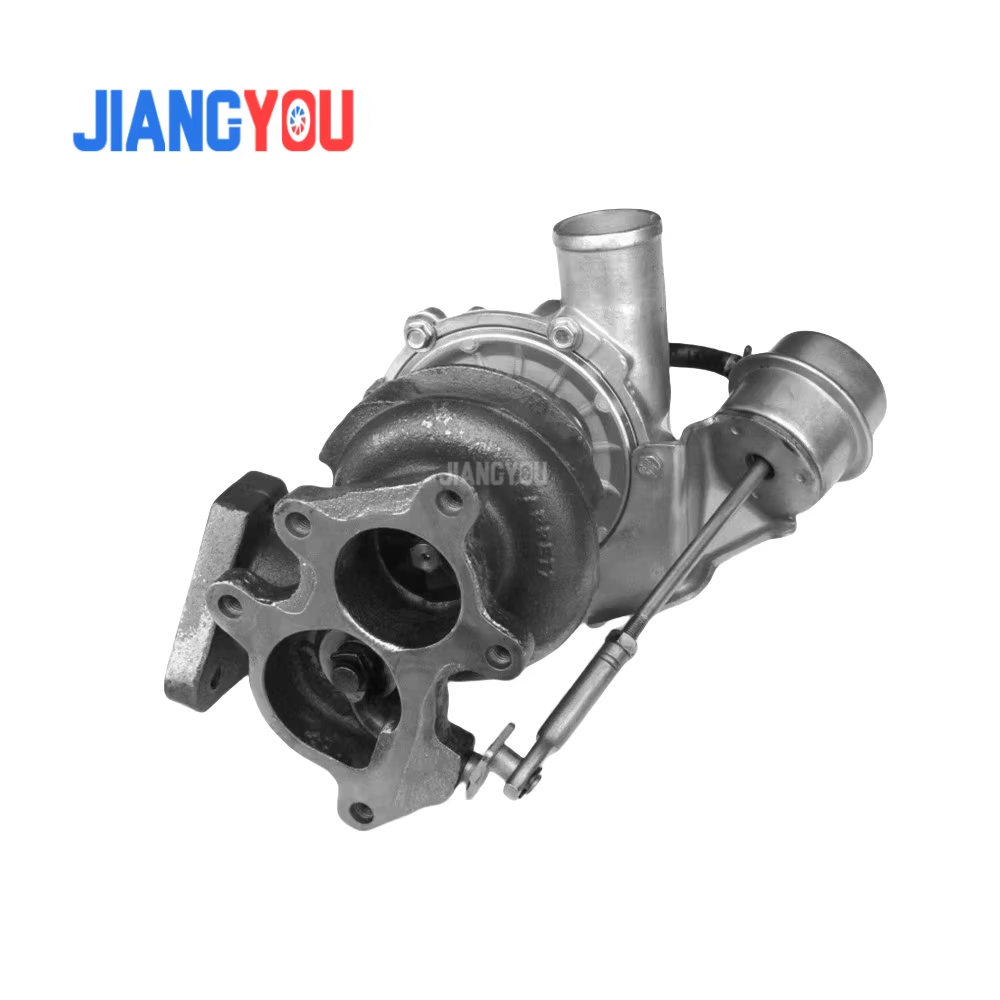

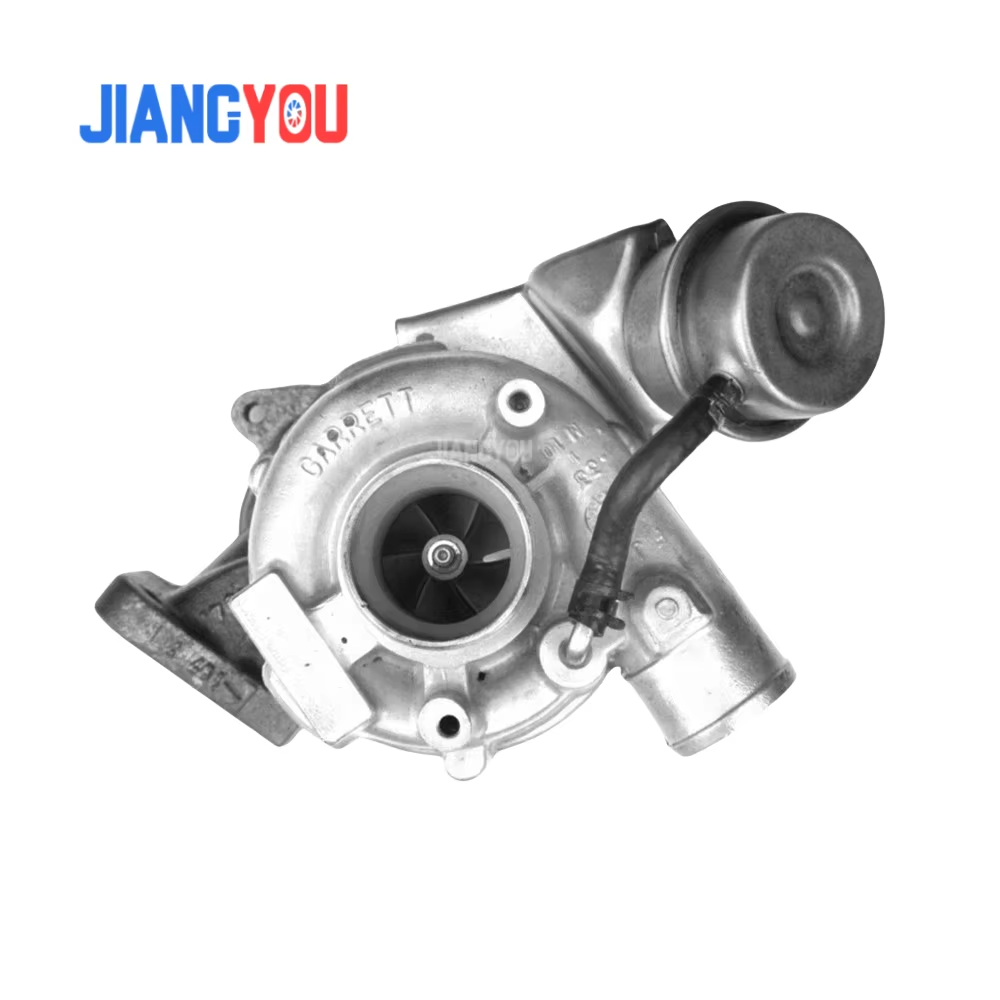

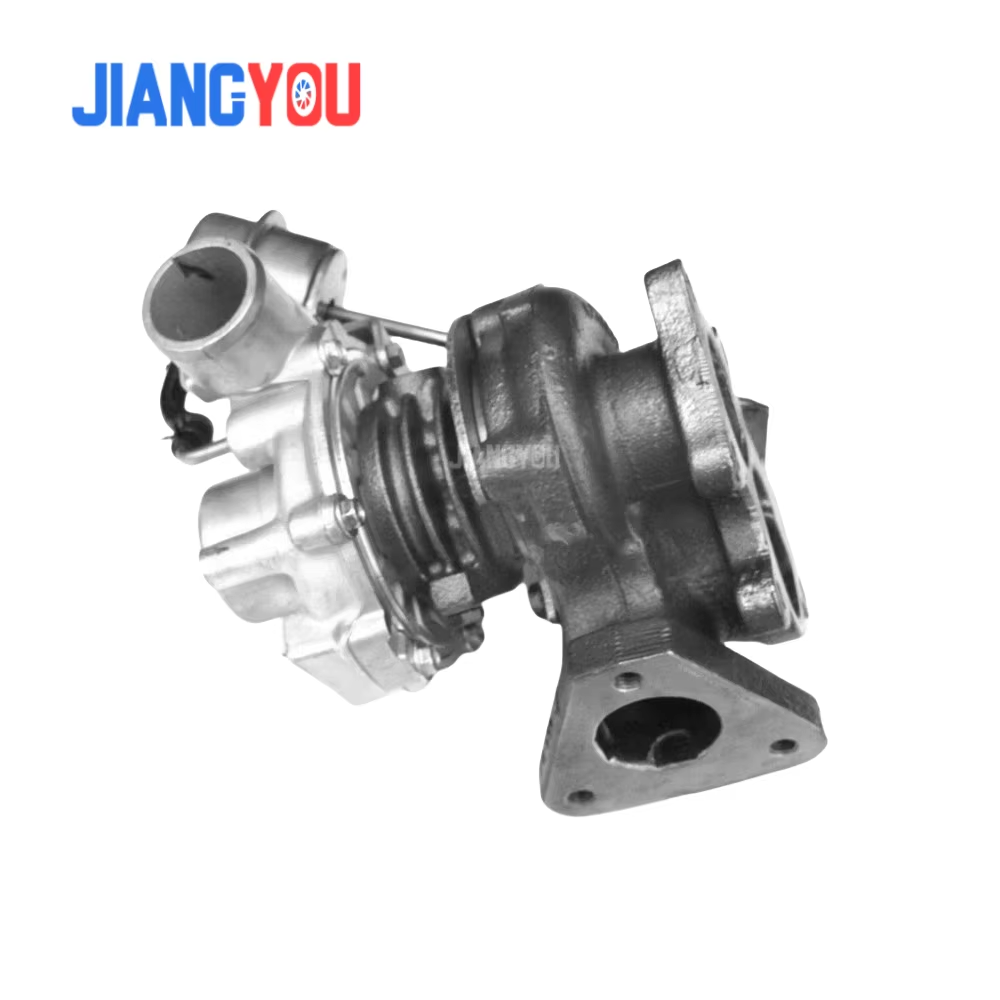

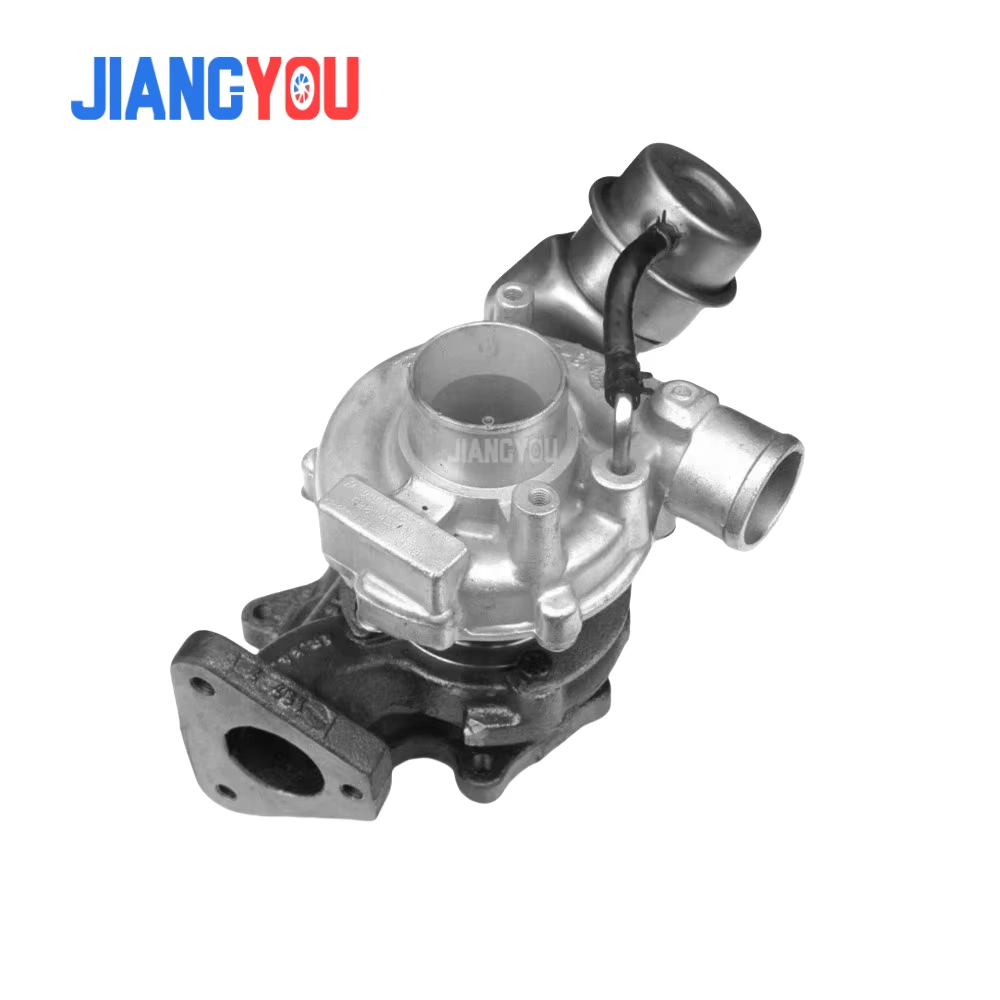

GT1544S турбо цэнэглэгч 454064 454064-5001S 028145701LV

Volkswagen T4 Transporter 1.9 TD (68 морины хүчтэй, ABL хөдөлгүүр) турбо цэнэглэгч GT1544S (454064 / 454064-5001S / 028145701LV)

1. Танилцуулга

Турбо цэнэглэгч GT1544S нь анхны Volkswagen T4 Transporter дизель хөдөлгүүрт зориулагдсан өндөр чанартай бүрэлдэхүүн хэсэг юм.

үеийн (1990-2003) 1.9 л, 68 морины хүчтэй ABL хөдөлгүүртэй. Турбины энэ загвар нь хэт цэнэглэх системийн гол элемент юм.

эрчим хүч, түлшний хэмнэлт, байгаль орчны гүйцэтгэлийн оновчтой харьцааг хангах.

2. Техникийн шинж чанар

Хэсгийн дугаар: 454064, 454064-5001S, 028145701LV

Турбины төрөл: GT1544S (Garrett GT15-ийн аналог)

Хэрэглээ: VW T4 (TYP7D) 1.9 TD (ABL, 1995–2003)

Хөдөлгүүрийн хүч: 50 кВт (68 морины хүчтэй)

Даралтыг нэмэгдүүлэх: 0.5-0.7 бар

Холхивчийн төрөл: хөвөгч бут (тос хөргөх)

Импеллерийн материал: хөнгөн цагаан хайлш (компрессор), цутгамал төмөр (турбин)

Хоолой: оролт Ø48 мм, гаралт Ø38 мм

Жин: ~4.5 кг

3. Загварын онцлог

GT1544S турбин нь жижиг суурин геометрийн турбоны ангилалд багтдаг. Түүний авсаархан хэмжээ нь дараахь зүйлийг хангадаг.

Бага эргэлттэй хурдан хариу үйлдэл (хамгийн бага турбо хоцрогдол).

1800-4000 эрг / мин-ийн хүрээнд үр ашигтай ажиллах.

EGR (яндангийн хийн эргэлт) системтэй нэгтгэх.

Гол бүрэлдэхүүн хэсгүүд:

Хүйтэн хэсэг (компрессор): 0.12 кг/с хүртэл агаар дамжуулах зориулалттай 11 иртэй хөнгөн цагаан импеллер.

Халуун хэсэг (турбин): ​​Никель агуулсан дугуйны хайлш бүхий цутгамал төмрийн орон сууц, 850 ° C хүртэл температурт тэсвэртэй.

Хайрцаг (тэнхлэгийн нэгж): Нарийвчлалтай тэнцвэржүүлэх гидродинамик холхивч (хүлцэл ≤0.5 г/см).

4. Тохиромжтой байдал ба аналоги

Анхны турбо цэнэглэгч нь хэд хэдэн өөр дугаартай:

Үйлдвэрлэгч: Гарретт (Honeywell)

Аналогууд:

BorgWarner 5303-988-0033

Schwitzer S2B

ККК 03-227-01-61

Загваруудад тохиромжтой:

VW Transporter T4 (7D) 1.9 TD (ABL, AXK)

VW Caravelle (1995–2000)

SEAT Alhambra, Ford Galaxy-д ижил төстэй хөдөлгүүрүүд.

5. Эвдрэлийн шинж тэмдэг

Турбин шалгах шаардлагатай шинж тэмдгүүд:

Эрчим хүчний алдагдал (хөдөлгүүр 3000 эрг / мин-ээс дээш татдаггүй).

Яндангаас гарч буй цэнхэр утаа (турбин дахь газрын тосны шаталт).

Дуу чимээ: үйл ажиллагааны явцад исгэрэх, нунтаглах.

Хоолойн эргэн тойронд тос гоожиж байна.

6. Үйл ажиллагааны зөвлөмж

Тос: Зөвхөн VW 505.01 техникийн үзүүлэлтүүдийг ашиглана уу (5W-40 синтетик).

Солих интервал: 10-15 мянган км тутамд (шүүлтүүртэй хамт).

Халах/хөргөх: Жолоо барихын өмнө болон зогссоны дараа 1-2 минут сул байлгана.

7. GT1544S-ийн давуу тал

Найдвартай байдал: Тохиромжтой засвар үйлчилгээ хийснээр 200 мянган км хүртэлх ашиглалтын хугацаа.

Засварлах боломжтой: Засварын иж бүрдэл (бут, лац) боломжтой.

Байгаль орчинд ээлтэй: Евро 3 стандартыг хангасан.

8. Суурилуулалт ба тохируулга

Суулгах явцад дараахь зүйлийг хийх нь чухал юм.

Газрын тосны сувгийн цэвэр байдлыг шалгана уу.

Битүүмжлэх цагиргийг солих.

Эргэх эрэг чангалах түлхүүрийг ашиглана (чангах момент 25 Нм).

9. Баталгаат хугацаа

Шинэ турбоны дундаж баталгаат хугацаа нь 1-2 жил буюу 50 мянган км.

10. Дүгнэлт

GT1544S нь батлагдсан загвар, гүйцэтгэлийн тэнцвэрийг хослуулсан VW T4 1.9 TD эзэмшигчдийн хамгийн оновчтой сонголт хэвээр байна.

Тогтмол засвар үйлчилгээ нь дутуу элэгдэлд орохоос сэргийлж, хөдөлгүүрийн тогтвортой ажиллагааг хангана.
